Modell eines 3 dimensionalen Balkens
Axel Mohr

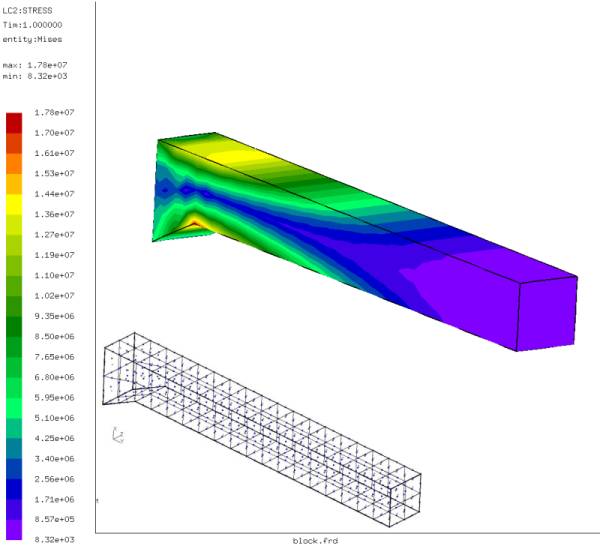

Mit CalculiX generiertes und berechnetes Modell eines 3-dimensionalen Balkens (2x0.4x0.4m) mit den Parametern von Stahl, der an seinem hinteren Ende in alle Raumkoordinaten fixiert ist und auf den - neben der Gravitation - auch eine Belastung von 1000N (etwa 100kg) an dem entgegengesetzten Ende wirkt. Dargestellt ist die von Mises Spannung.
