Brückenpfeiler im Kanal
Axel Mohr

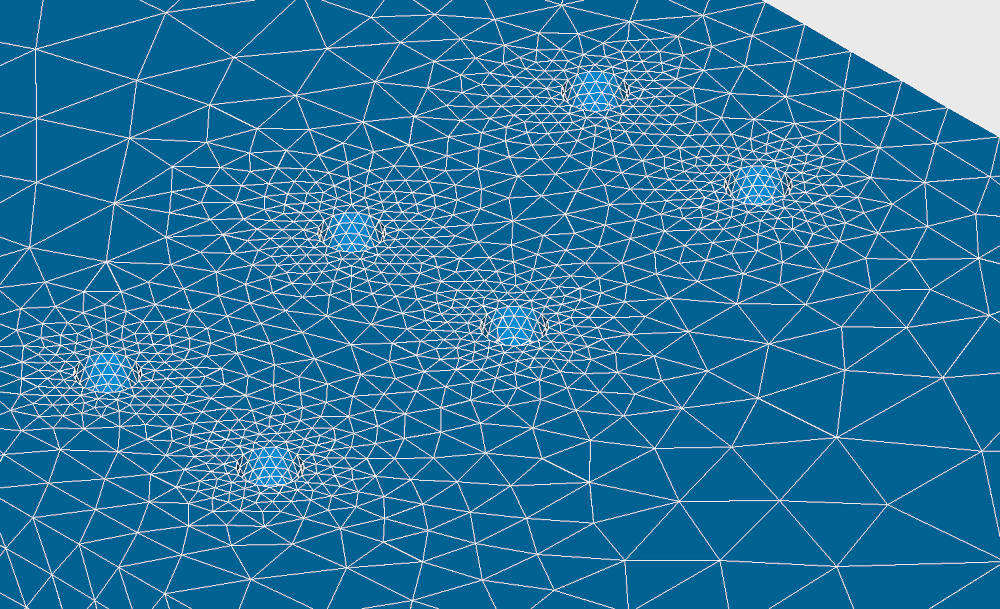

Ein 3-dimensionales Modell von 6 Pfeilern, die in einem Kanal mit strömendem Wasser eingebracht sind.

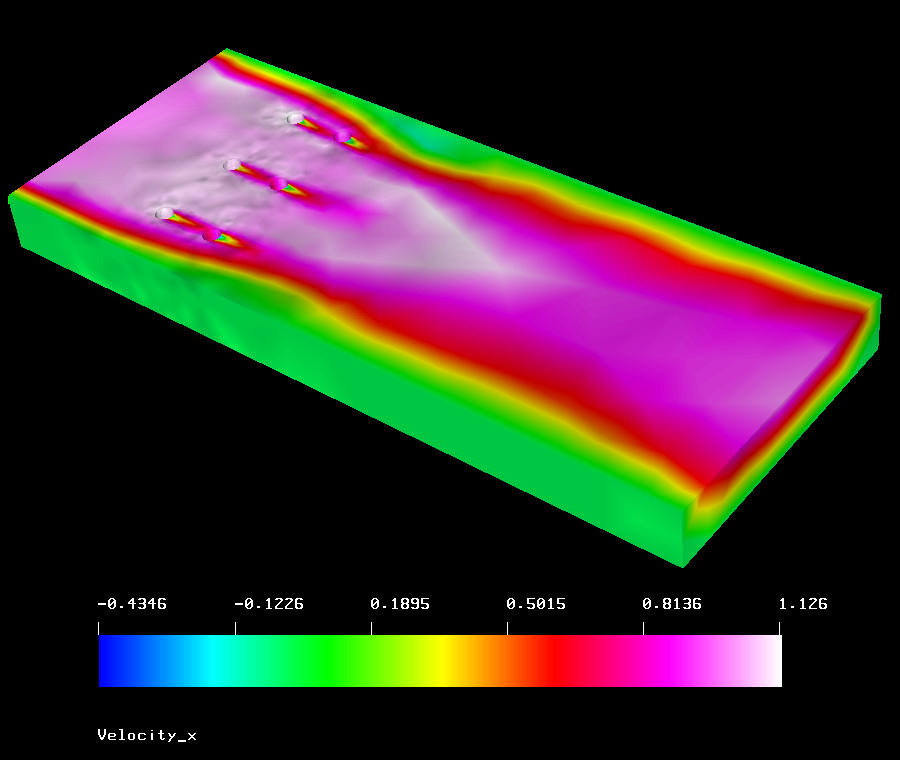

Die Anfangsgeschwindigkeit der Strömung beträgt 1 m/s, die Abmessungen des Kanals sind 80x20x4 m, die Pfeiler haben einen Durchmesser von 1m und befinden sich in einem Abstand zueinander von dx=2m und dy=5m (x-Achse ist stromabwärts gerichtet). Dargestellt ist die stromabwärtige Komponente der Strömungsgeschwindigkeit.
Das Modell wurde erstellt mit Salome und berechnet mit Elmer .
